产品名称: 智能温度开关
产品分类: 温度变送器
公司名称:
红器自控（江苏）有限公司
产品描述
一、 功能特性
◆4位数字显示当前温度值。
◆温度预设开关点和延滞切换输出
◆开关量可在零点到满度之间任意设定
◆外壳设有节点动作发光二级管，便于观察
◆按键调校及现场设置各种参数，操作方便.
◆2路开关量输出，带载能力1.2A(PNP)/2A(NPN)
◆模拟量输出（4～20mA）
◆压力接口可330度旋转
二、 技术参数:| 控制范围 | -50~500℃ | 控制精度 | ≤±0.5%FS |
| 稳定性 | ≤0.2% /年 | 温度漂移 | ±0.02%FS/℃ |
| 显示方式 | 4位数码管 | 显示范围 | -1999~9999 |
| 电源范围 | 24VDC±20% | *流消耗 | <60mA |
| 负载容量 | 24V/1.2A | 开关类型 | PNP/NPN |
| 响应时间 | <4ms | 开关寿命 | >100万次 |
| 防护等级 | IP65 | 介质温度 | -25~80℃ |
| 环境温度 | -25~80℃ | 存储温度 | -40~100℃ |
| 耐振动 | 10g/0~500Hz | 耐冲击 | 50g/1ms |
| 重量 | 0.3kg | 接口材质 | 304不锈钢 |

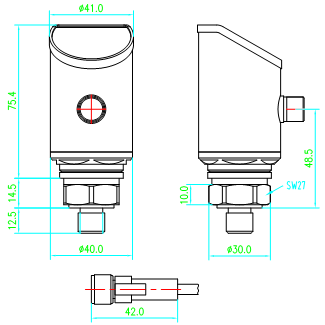

三、 外形尺寸

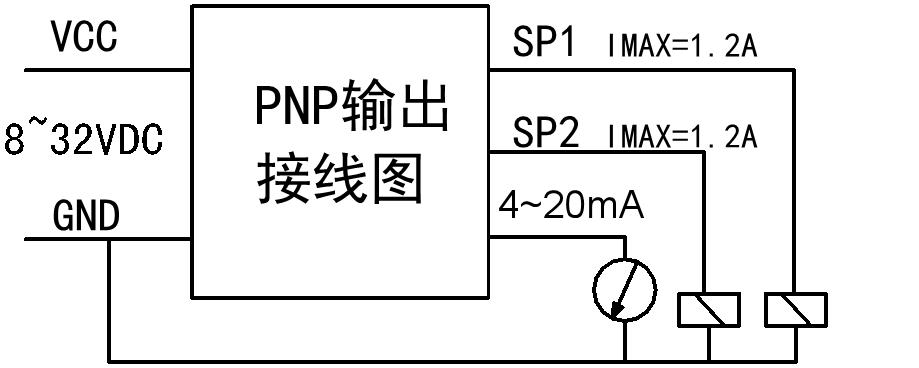

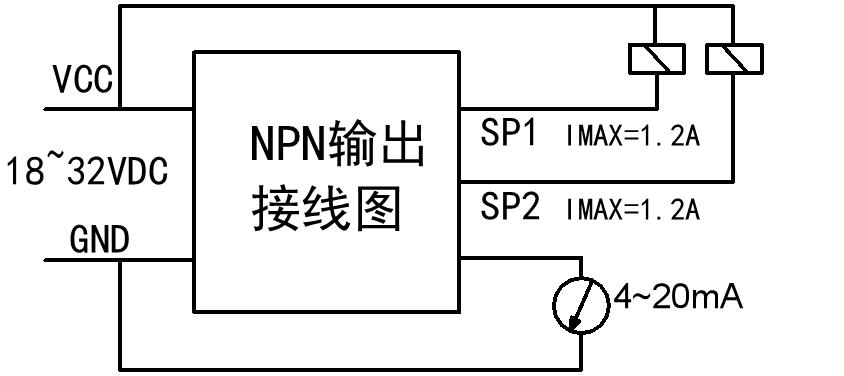

四、电气连接
五、菜单功能| 菜单名称 | 功能 | 可选项 |
普通用户菜单
密码0001 | AL1H | 开关1开启点 | 0~100%量程 |
| AL1F | 开关闭合点 | 0~100%量程 |
| AL1d | 开关1动作延时 | 0~30S |
| AL2H | 开关2开启点 | 0~100%量程 |
| AL2F | 开关2关闭点 | 0~100%量程 |
| AL2d | 开关2动作延时 | 0~30S |
高级用户菜单
密码0066 | FILt | 显示滤波 | 0~4级 |
| A-04 | 模拟输出4mA微调 | -0.2~+0。2MA |
| A-20 | 模拟输出20mA微调 | -0.2~+0。2MA |
| bs-L | 模拟输出启点4mA | 0~100%量程 |
| Bs-H | 模拟输出中点20mA | 0~100%量程 |
| AL1P | 开关1输出功能 | 0迟滞 ；1窗口 |
| AL1C | 开关1窗口功能回差 | 0~20%窗口范围 |
| AL2P | 开关2输出功能 | 0迟滞；1窗口 |
| AL2C | 开关2窗口功能回差 | 0~20%窗口范围 |
| Back | 恢复工厂设置 | 0不回复：1恢复 |
| -End | 保存退出参数设置 |
|
