HQ-2088系列投入式液位变送器
一、HQ-2088系列投入式液位变送器概述
该类液位变送器的投入头无需加入保护帽，测量膜片与介质大面积接触。所用的传感器为陶瓷电容膜片，抗冲击能力强，不易堵塞，便于清洗，进-一步发挥了陶瓷传感器抗腐蚀性能好的技术特点。
二、HQ-2088系列投入式液位变送器技术参数
★测量范围：0~ 1KPa ~ 2MPa
★精度等级：0.1、0.2、0.5级
★防爆等级：Exia II CT4~ CT6 （本安型）
★工作电压： 12. 5 ~ 36VDC
★输出信号： 4~ 20mA/1 ~ 5v
★量程迁移：可做标准量程10:1迁移传感
★材 料：96%氧气铝陶瓷
★传感器防护等级：IP68
★信号线孔： PG16
★密封材料：氟素橡胶，PTFE（聚四氟乙烯）
★过程连接线：外螺纹G2
法兰DN50、DN80、DN100、PN4. 0MPa、
GB96116.7-88

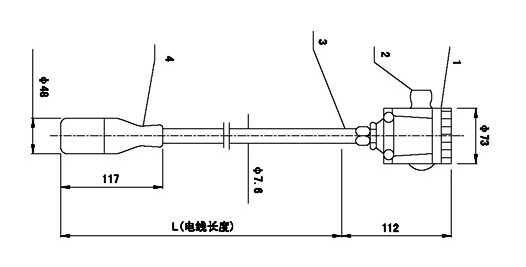

三、HQ-2088系列投入式液位变送器尺寸大小
四、HQ-2088系列投入式液位变送器选型表
| HQ2088- | 投入式液位变送器 |
| 产品类型 | C | 缆式投入式液位变送器 |
| F | 防腐型投入式液位变送器 |
| D | 杆式投入式液位变送器（高温型） |
| E | 导气式液位变送器(高温型铠装式) |
| 连接形式 | T | 支架安装 |
| R | 外螺纹G1 |
| P | 螺纹G3/4 |
| N32 | 法兰DN32 |
| N40 | 法兰DN40 |
| N50 | 法兰DN50 |
| N65 | 法兰DN65 |
| N80 | 法兰DN80 |
| N100 | 法兰DN100 |
| 接液材质 | -1 | 304（杆式） |
| -2 | 316（杆式） |
| -3 | 316L（杆式） |
| -4 | 丁晴橡胶与聚氯乙烯复合物 |
| -5 | 聚四氟乙烯，（聚丙烯法兰） |
| 显示方式 | O | 不带现场显示 |
| Z | 数码管显示 |
| X | 带液晶数字显示 |
| 输出信号 | Z | 模拟信号1-5V 3线 |
| O | 模拟信号4-20mA 2线 |
| X | 约定的特殊要求 |

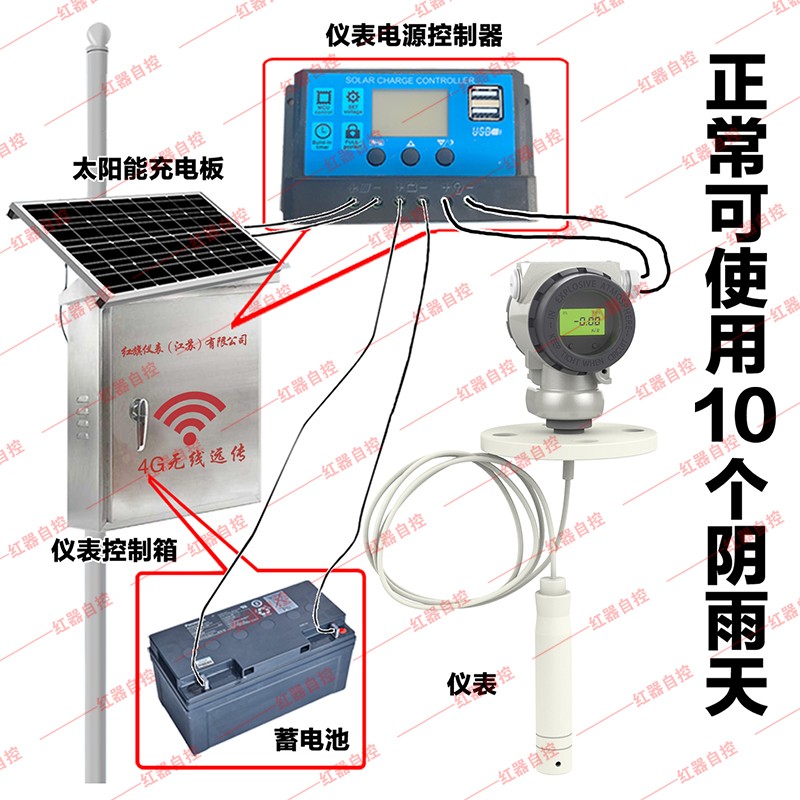

| 供电方式 | T | 光伏供电 |
| D | 电池供电 |
| DC | DC 24V |
| 防爆形式 | N | 无防爆要求 |
| D | 隔爆型EXd II CT6 |
| 精度等级 | 1 | 0.1% |
| 2 | 0.25% |
| 3 | 0.5% |

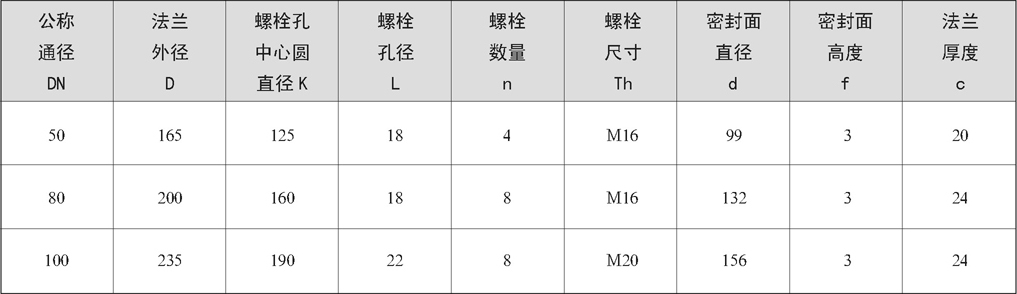

五、HQ-2088系列投入式液位变送器法兰尺寸

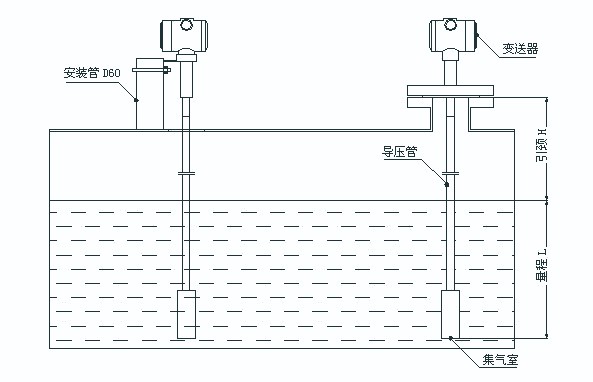

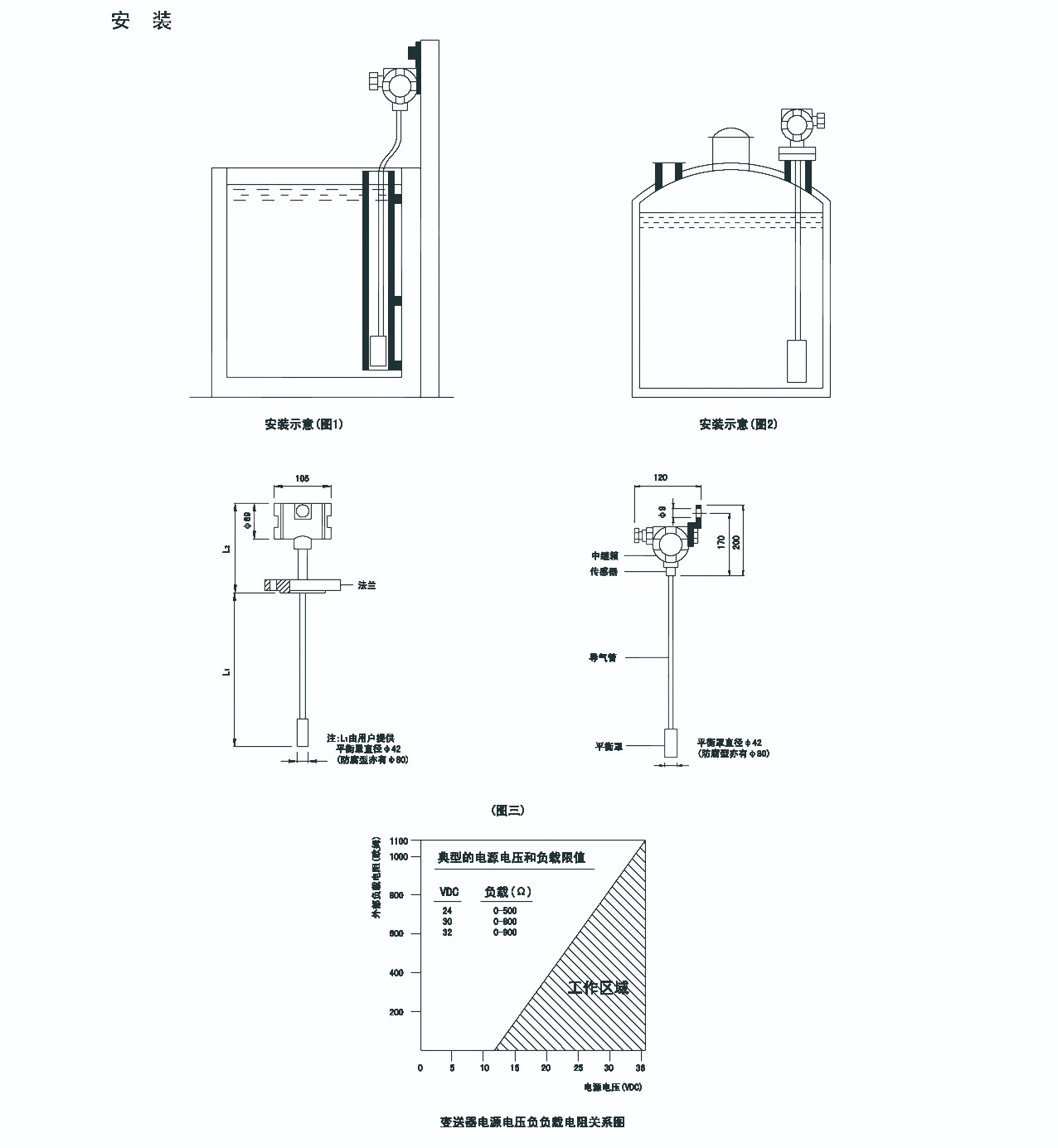

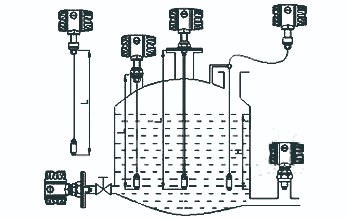

投入式液位变送器安装示意图：
