产品描述

产品描述

简单介绍：

HQSYG石英管液位计是采用国内外zui新高科技研制而成，它是普通玻璃板液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上，如：水、汽油、液化气、液氨、丙安、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于二种不同介质密度的界面测量。

HQSYG石英管液位计概述

HQSYG系列石英管液位计是采用国内外zui新高科技研制而成，它是普通玻璃板液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上，如：水、汽油、液化气、液氨、丙安、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于二种不同介质密度的界面测量。彩色液体计安装在各种容器及锅炉上，直接观测到液位变化，液相显示呈现绿色，气相显示现呈红色，界面测量呈三色分界面。液、气显示反差很大，在远距离观察、夜间巡视鲜明明清晰。它成功地克服了普通板式液位计笨重，密封面积大，易渗漏，显示不清晰在很近距离易判断的缺点。

HQSYG石英管液位计主要技术参数
1、特制的99.99%Si02透明石英管，其变形点1077℃，软化点1730℃，抗压强度1170Kg/cm3，膨胀系统数5.5*10的负7次方，经特殊工艺处理后具有耐高温，高压和优良的机械特性。
2、工作压力：1.6、2.5、4.0、6.3MPa
3、工作温度：-50～+520℃
4、测量范围L：测量范围按中心中期则制定：300、500、800、1100、1400、1700、2000mm锅炉水位计：300、400、440 mm，特殊规格请注明尺寸。
5、伴热蒸汽夹套：工作压力1.0MPa, 接管尺寸G1/2内螺纹。
6、法兰连接尺寸：采用化工部zui新实施的HG20592-2063597法兰标准
7、用户采用其他法兰标准，请在订货时注明。
8、钢球自动封闭压力：大于0.2MPa

9、重量：15-30Kg

HQSYG石英管液位计特点
液、气相显示清晰、无盲区、密封性能好、耐高温、高压、防粘稠、重量轻、寿命长、无泄漏、结构简单、冲洗维护方便。

HQSYG石英管液位计选型说明

产品名称	型号	用途及命使用场合	公称压力
彩色液位计	UNS-A-1 UNS-B-1 UNS-C-1	测量透明无色液位，界面且光线较好场合	1.6MPa 2.5MPa 4.0MPa 6.3MPa
彩色液位计	UNS-A-2 UNS-B-2 UNS-C-2	在UNS-□1附有蒸汽伴热夹套，天气寒冷场合
彩色液位计	UNS-A-3 UNS-B-3 UNS-C-3	UNS-□1附加防霜装置，使用于低温介质，避免低温介质造成外表凝霜
彩色液位计	UNS-A-4 UNS-B-4 UNS-C-4	测量有色液体液位，界面且光线较弱，夜间监测场合，在UNS-□1附有照明装置
彩色液位计	UNS-A	液位计两端为阀门，阀门带安全装置。当石英管意外破损，防止容器内介质外流，由于阀门通道比较小，所以只适合测量低粘度介质
彩色液位计	UNS-B	两端采用三通法兰连接，无安全装置。由于口径为20mm, 可测量较粘稠介质的液位
无盲区彩色液位计	UNS-C	两端采用三通法连接，无安全装置。由于口径为20mm,可测量较粘稠介质的液位；测量范围与显示高度同等。

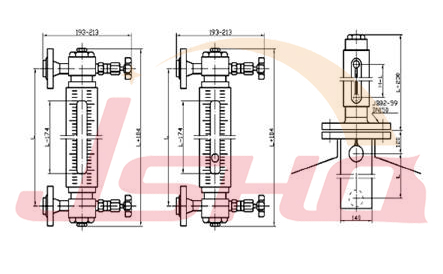

HQSYG石英管液位计安装示意图

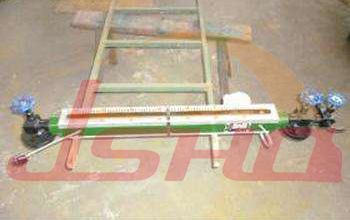

HQSYG石英管液位计现场实物图
