产品描述


耐震压力表	不锈钢耐震压力表	耐震电接点压力表

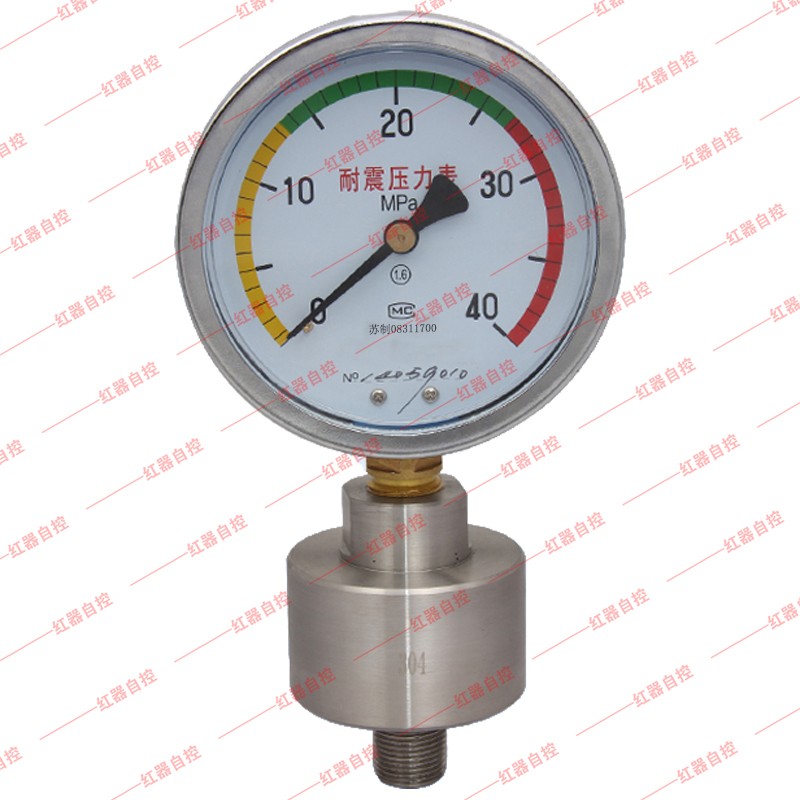

隔膜耐震压力表	轴向耐震压力表	耐震精密压力表

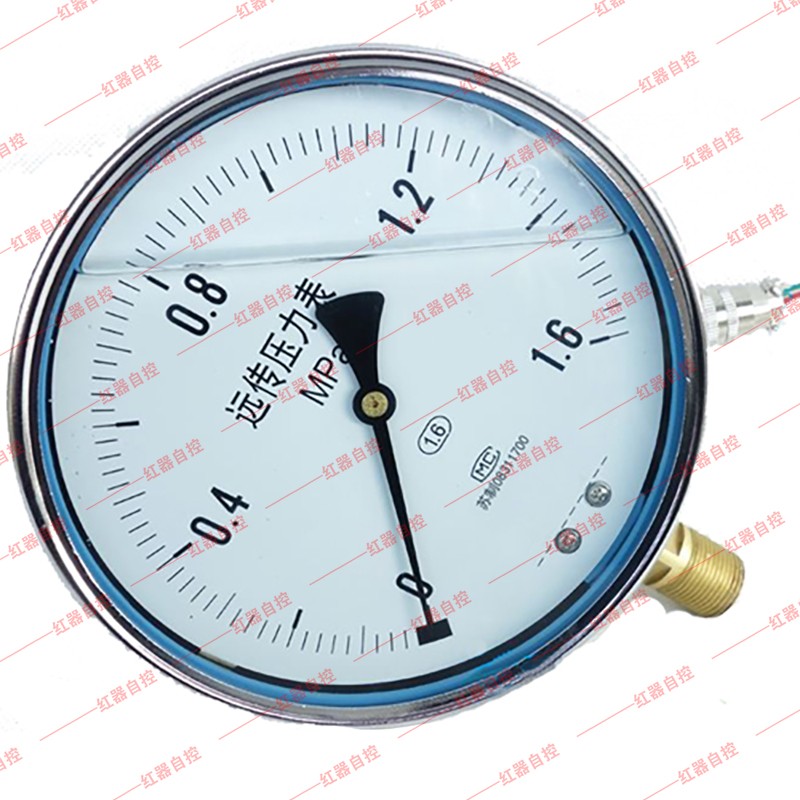

耐震远传压力表

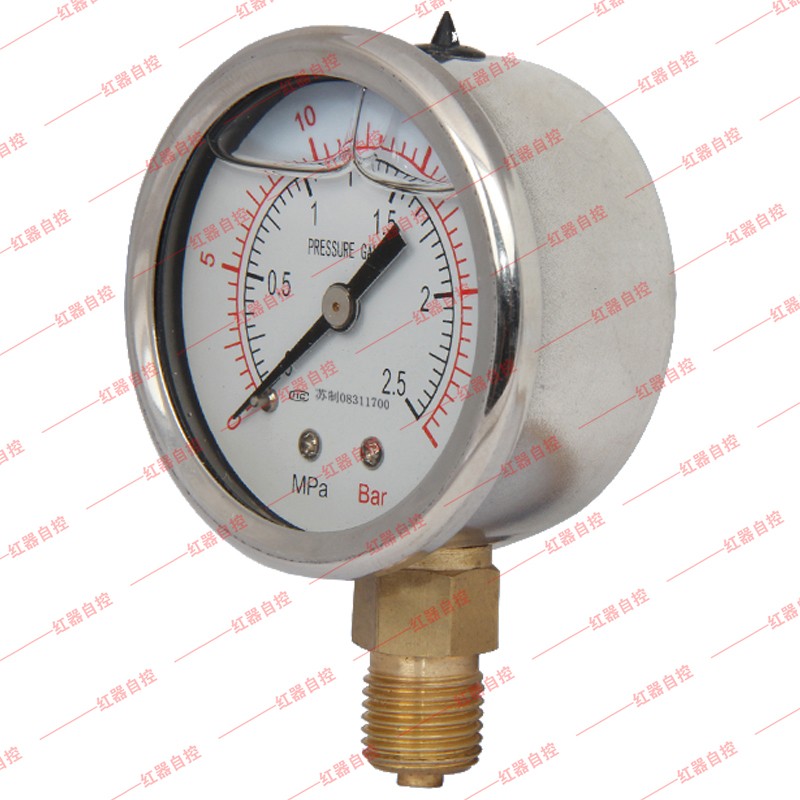

抗震压力表，又名耐震压力表，耐震压力表有不锈钢耐震压力表、耐震电接点压力表、隔膜耐震压力表、轴向耐震压力表耐震精密压力表和耐震远传压力表等，该系列仪表具有良好的耐震性能，特别适用于有机械强烈振动和介质压力剧烈脉动的情况下，测量无爆炸危险、不结晶、不凝固，以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。该仪表指示稳定，读数清晰。广泛应用于重型机械、矿山、石油、化工、冶金、电力等部门。

应用
抗震压力表适用于环境剧烈振动场所，可耐受介质脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械，石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

抗震压力表原理:
由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
抗震压力表外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
抗震压力表在外壳内填充阻尼液(一般为硅油或甘油)的仪表，能够抗工作环境振动和减少介质压力的脉动影响。

技术参数

型号	YN-40	YN-50	YN-60	YN-75	YN-100	YN-150
公称直径	Φ40	Φ50	Φ60	Φ75	Φ100	Φ150
接头螺纹	M10*1		M14*1.5		M20*1.5
精度等级	2.5				1.6
测量范围（MPa）	真空：-0.1~0 压力真空：-0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~0.06 -0.1~2.4 压力：0~0.1 0~0.16 0~0.1 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60

	公称直径Φ60、Φ100有0~100MPa；Φ150有0~100MPa、0~160MPa
使用环境条件	温度：-5℃~55℃； -25℃~55℃
安装型式	径向无边、径向后边、轴向无边、轴向前边
抗震等级	V-H-4

安装注意
1. 仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20 5℃时，须计入温度附加误差。
2. 仪表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3. 仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量***低都不应低于下限的1/3，测量真空时真空部分全部使用。
4. 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。
5. 仪表应避免震动和碰撞，以免损坏。
6. 订货时请注明：仪表型号及名称;仪表的测量范围;仪表的精度等级偏离正包装要求和其它。
7. 根据用户使用要求进行特殊设计。

接湿部件
1. 黄铜/青铜、测量更大的压力范围：黄铜/合金钢、黄铜/316不锈钢
2. 316不锈钢/合金钢
3. 316不锈钢

故障排除
一、指针抖动大。原因：1、被测介质压力大；2、压力计的安装位置震动大。
二、压力表无指示。原因：1、导压管上的切断阀未打开；2、导压管堵塞；3、弹簧管接头内污物淤积过多而堵塞；4、弹簧管裂开；5、中心齿与扇齿磨损过多，以至不能啮合。
三、压力指示误差不均匀。原因：1、弹簧管变形失效；2、弹簧管自由端与扇形齿轮，连杆传动比调整不当。
四、压力表指针有跳动或呆滞现象。原因：1、指针与表面玻璃或刻度相碰有摩檫；2、中心齿轮轴弯曲；3、两齿轮啮合有污物；4、连杆与扇齿轮间的活动螺丝不灵活。
五、压力去掉后，指针不能恢复到零点。原因：1、指针打弯；2、游丝力短不足；3、指针松动；4、传动齿轮有摩檫。
六、传动比失调。
七、压力表指示偏低。原因：1、传动比失调；2、弹簧管有渗漏；3、指针或传动机构有摩檫；4、导压管线有泄露。
八、指针不能指示到上限刻度。原因：1、传动比小；2、机芯固定在机座位置不当；3、弹簧管焊接位置不当。>
