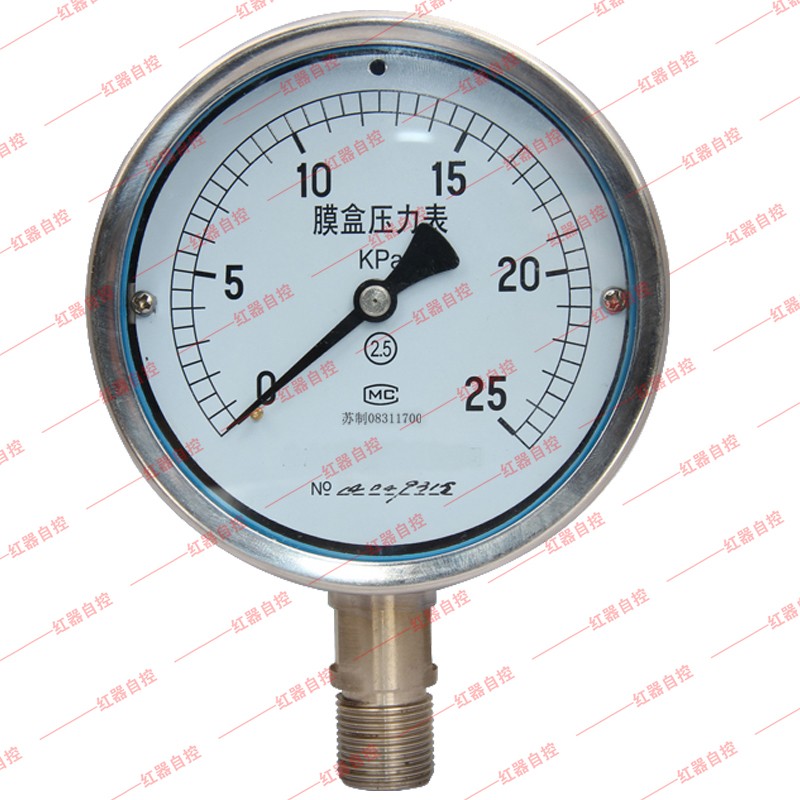

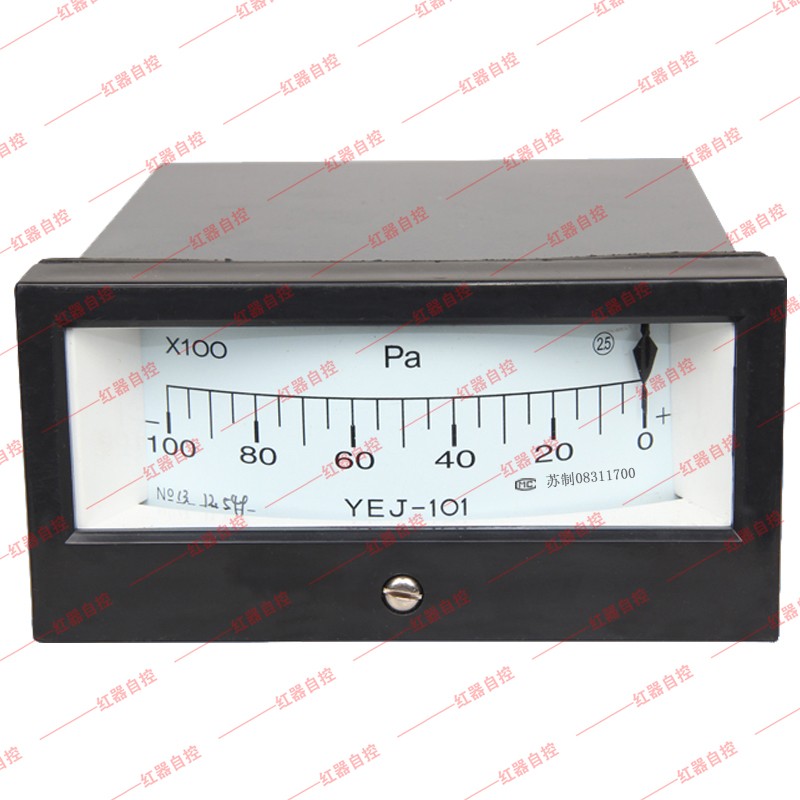

膜盒压力表	不锈钢膜盒压力表	矩形膜盒压力表

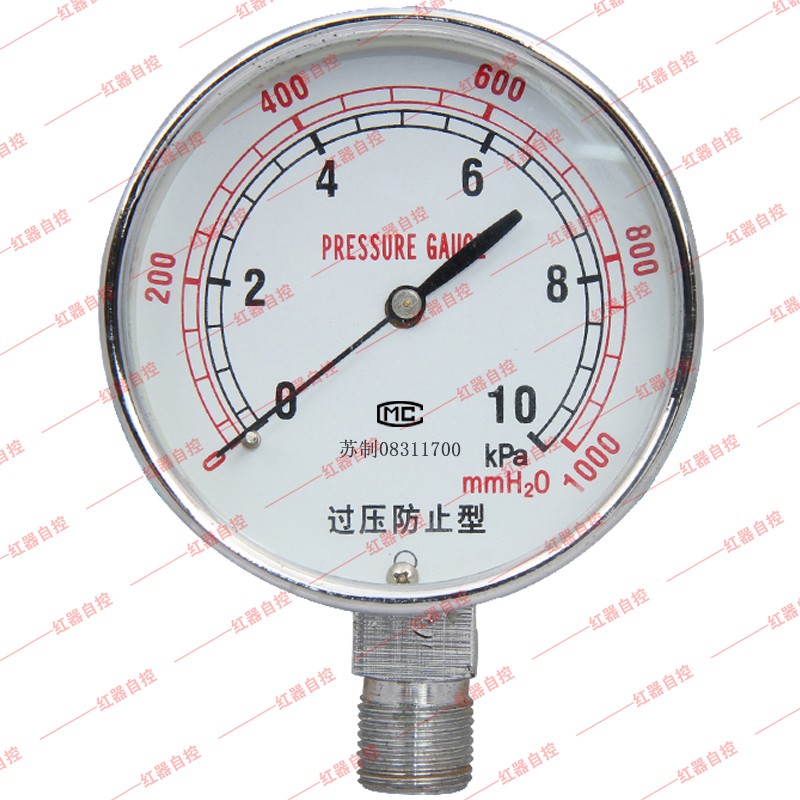

膜盒压力表（过压防止型）

简介
膜盒压力表又称微压表。膜盒压力表有不锈钢膜盒压力表、矩形膜盒压力表和过压防止型膜盒压力表等，主要适用于测量无爆炸危险、不结晶、不凝固，以及对铜和铜合金有腐蚀作用的液体、气体或蒸汽的低微压力。
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。
不锈钢膜盒压力表根据导压系统及外壳均采用不锈钢材料制成。应用于耐腐蚀要求较高的工艺流程中对各种气体介质的微压和负压的测量。
不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表。应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。***度等级：2.5

结构原理
仪表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置，可以方便调整零位。
膜盒压力表的测量范围在-80~60000Pa,但是要根据不同的压力量程选用不同的膜盒压力表，压力在-1000Pa~60000Pa时建议选用圆盘式膜盒压力表，如果压力在-80Pa时建议选用矩形膜盒压力表。

膜盒压力表的主要技术指标
1.标度范围及***度等级及重量

型号	标度范围（KPA）			***度等级	重量KG
YE-60 YE-100 YE-150	正压	负压	正负压	1.6 2.5	0.5
	0～1.6	-1～60	-0.8～+0.8
	0～2.5	-2.5～0	-1.2～+1.2
	0～4	-4～0	-2～+2
	0～6	-6～0	-3～+3
	0～10	-10～0	-5～+5
	1～6	-16～0	-8～+8
	0～25	-25～0	-12～+12
	0～40	-40～0	-20～+20

2. 测量范围：(kPa)
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30
3. 抗工作环境振动：V·H·3级

膜盒压力表外形尺寸

型号	外形尺寸 mm
型号	A	B	C	D	d	d0	G/Rc
YE-60	31	32	14	60	/	/	14×1.5
Y-60T	31	32	15		3.4
YE-60Z	30	32	0		/
YE-60ZQ	30	32	0		3.4
YE-100	44	45	18	100	/	/
YE-100T	44	46	19		5.5		20×1.5
YE-100Z	43	45	34		/
YE-100ZQ	43	45	44		5.5
YE-150	50	47	19	150	/	/
YE-150T	50	48	20		5.5		20×1.5
YE-150Z	51	47	55		/
YE-150ZQ	51	47	55		/
注：连接螺纹可按要求订货．

工作位置、环境;仪表垂直安装;工作环境-25～55℃.相对湿度不大于80%,并且周围环境中不含有腐蚀仪表的有害气体；

膜盒压力表和压力表的区别如下：
1、普通压力表用以测量无氧化性液体气体等压力.
2、膜盒压力表通常用以二个方面：（1）测量有耐氧化申请的场合测压（被测量的介质有氧化性，不同的氧化性介质要采纳不同的隔膜原料）（2）食品卫生申请，由于普通压力表测量压力时被测介质在压力表外部不运动，简单一再传染。膜盒压力表的测量道理为：膜盒压力表采纳间接测量，膜盒压力表在被测介质压力感化下打造生变形，密封液被压，构成一个相等于P的压力，传导至压力仪表，显露被测介质压力值。适用于测量粘度大、易结晶、氧化性大、温度较高的液体、气体或颗粒状固体介质的压力。膜盒压力表有多种原料，以适应各种不同氧化性介质。

应用
膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。>
