一、智能电磁流量计介绍：
HQLDE智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、智能电磁流量计产品特点
全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
具有自检与自论断功能。
小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）

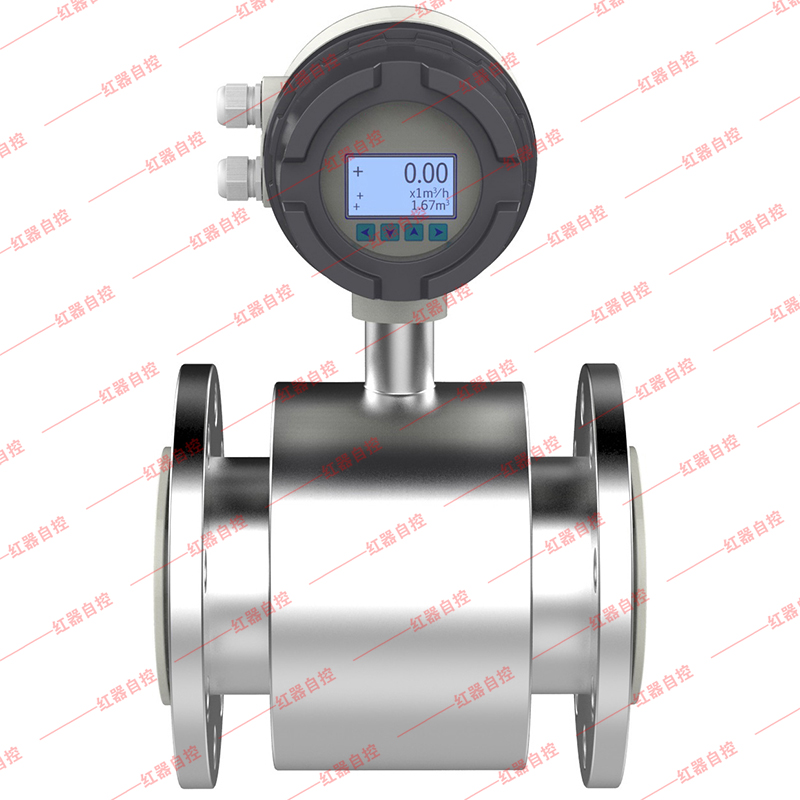

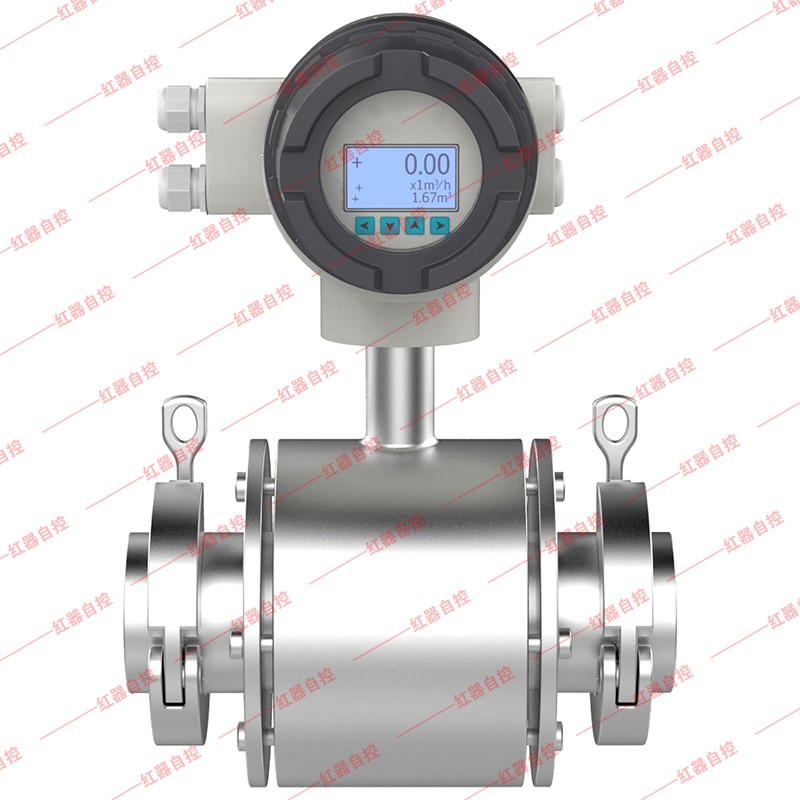

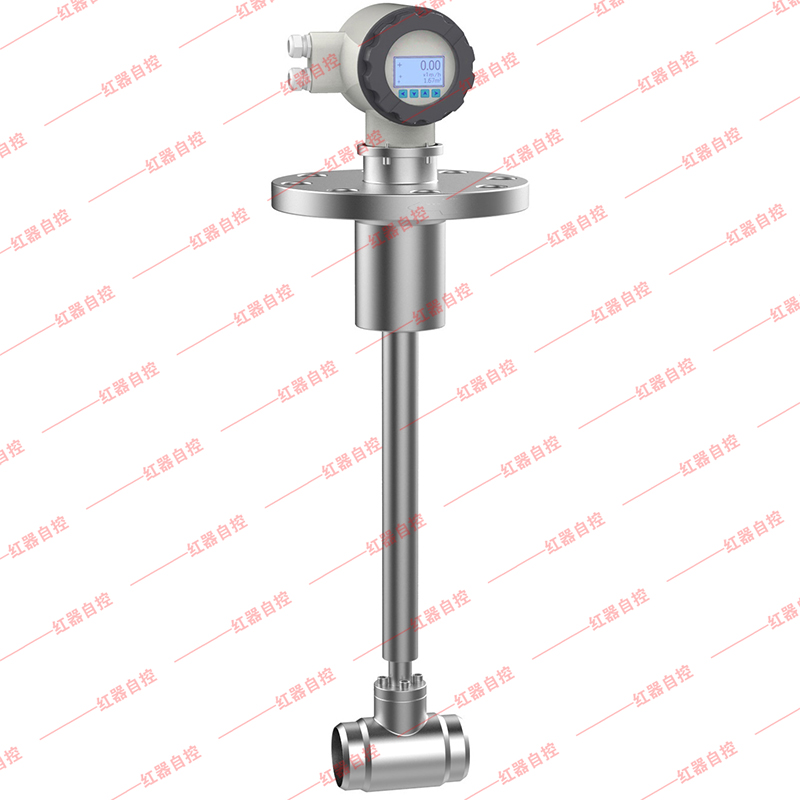

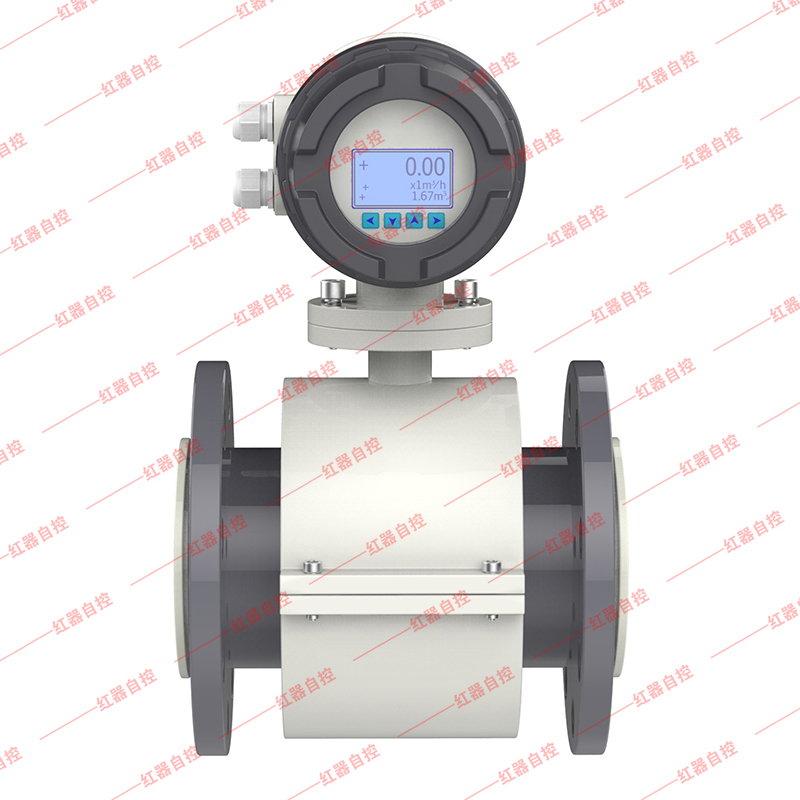

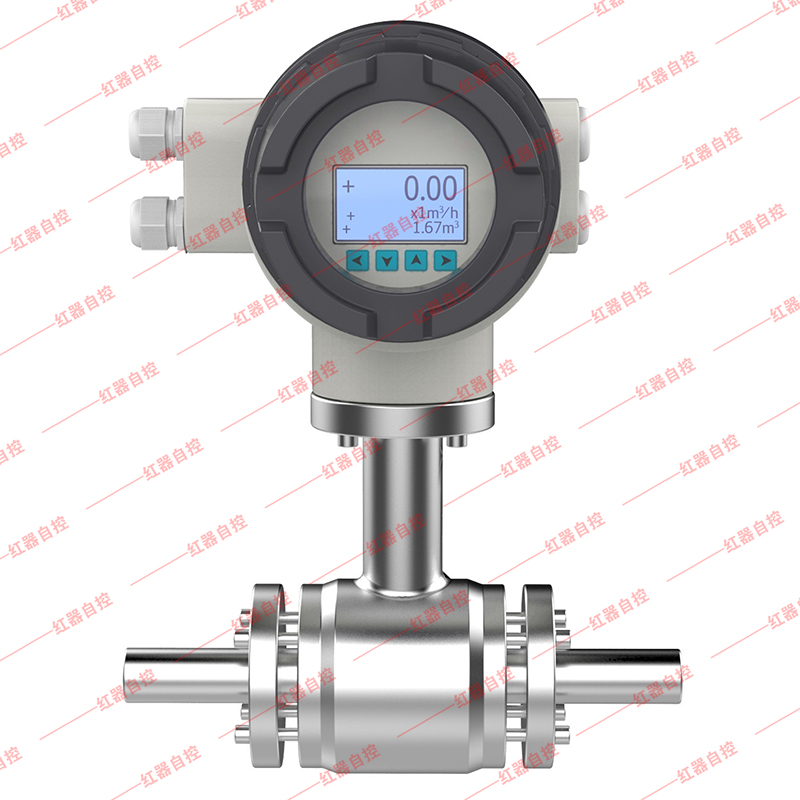

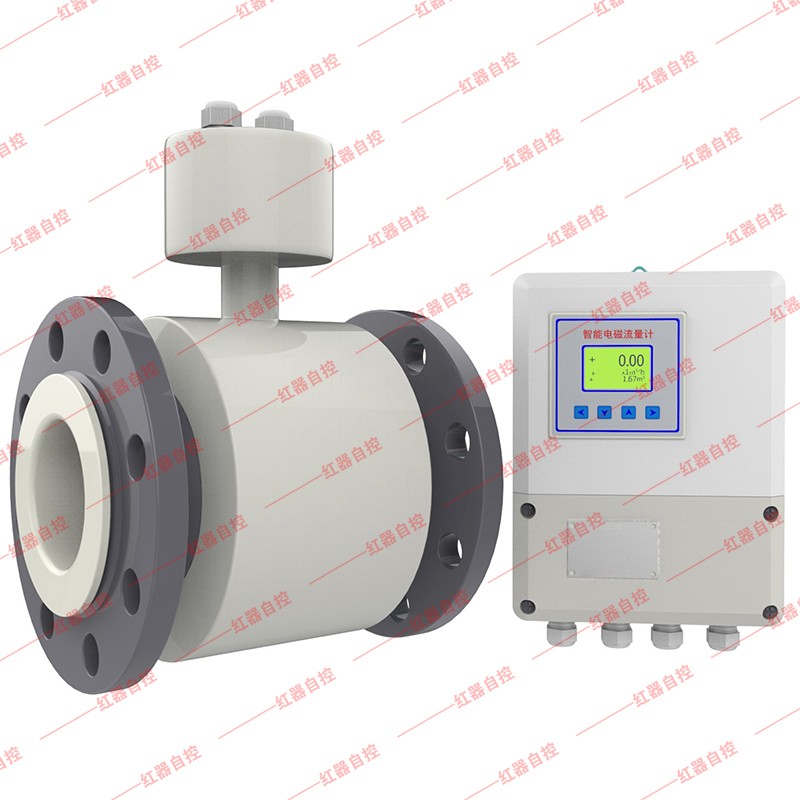

智能电磁流量计产品细节
三、智能电磁流量计技术参数
公称通径（mm）
（特殊规格可定制） | 管道式：DN4～DN3000 |
| 插入式：DN100～DN3000 |
| 流动方向： | 正，反，净流量 |
| 量程比： | 150：1 |
| 重复性误差： | 测量值的±0.1% |
| 精度等级： | 管道式：0.5级，1.0级 |
| 被测介质温度： | 普通橡胶衬里：－20～＋60℃ |
| 高温橡胶衬里：－20～＋90℃ |
| 聚四氟乙稀衬里：－30～＋100℃ |
| 高温型四氟衬里：－20～＋180℃ |
额定工作压力：
（高压可定制） | DN6－DN80：≤1.6MPa |
| DN100－DN250：≤1.0MPa |
| DN300－DN1200：≤0.6MPa |
| 流速范围： | 0.1－15m/s |
| 电导率范围： | 被测流体电导率≥5μs/cm |
| 电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
| 4～20mA：0～750 kΩ |
| 数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极zui大电流为250mA |
| 供电电源： | AC220V、DC24V或3.6V电池 |
| 要求直管段长度 | 上游≥5DN，下游≥2DN |
| 连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 |
| 防爆等级： | mdIIBT4 |
| 防护等级： | IP65，特殊订制zui高可达IP68 |
| 环境温度： | －25～＋60℃ |
| 相对温度： | 5%～95% |
| 消耗总功率： | 小于20W |

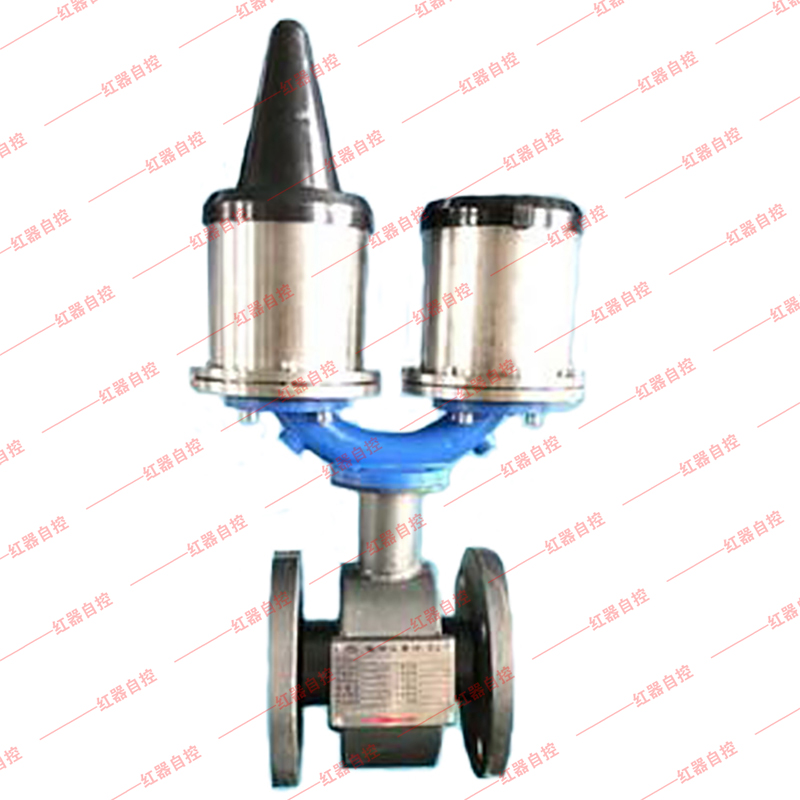

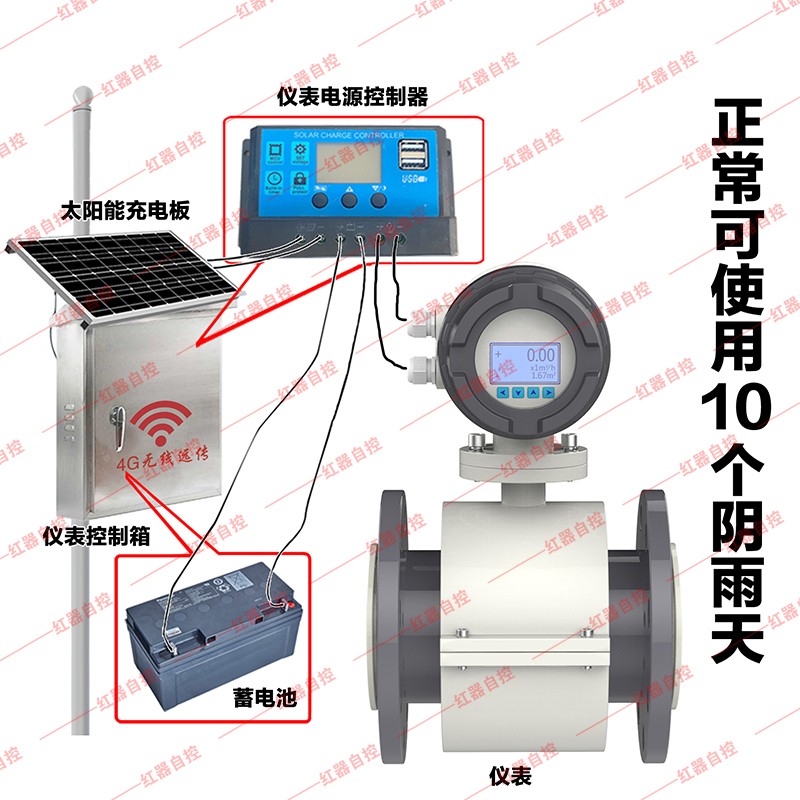

无线远传型
◆网络优，搭载Cat-1网络,10Mbps下载,5Mbps上传,满足80%的数据传输应用 场景;
◆延迟低,4G网络承载,毫秒级延时体验；覆盖广,基于现有运营商4G网络,稳 定性高;
◆双卡单待,内置贴片SIM卡,可免插卡使用;配合外置卡槽实现双卡切换,联 网有保障;
◆选用RS485串口,支持5~16V宽电压供电,适配更多应用场景;
◆具有体积小,便安装; 数据量小,每月数据流控制在100M左右;
◆支持网络透传模式、HTTPD 模式、短信透传模式三种模式，可发送中英文短信；
◆网络透传模式拥有 4 路独立 socket，支持各路 socket 备份，支持KEEP-ALIVE 机制，增强连接稳定性；
◆每路连接支持 20 包数据缓存，每包数据***大 4K，支持注册包，心跳包数据；
| 描述 |
电磁流量计
（电池供电无线远传式） |
| 支持移动 LTE Cat-1 |
| 支持联通 LTE Cat-1 |
| 支持电信 LTE Cat-1 |
| 供电范围 5V~16V，推荐值 12V/1A |
| 平均 67mA， ***大：289mA（12V） |
| 卡 1：普通 SIM 卡（小卡），可插入到产品外置卡槽； 卡 2：产品内置贴片卡，出厂免费赠送流量，可续费。 |
| 预留 USB 接口，暂不开放。 |
| SMA 外螺内孔 |
| -25℃~ +75℃ |
-35℃~ +85℃
注：当设备工作在扩展温度范围时，设备仍能保持正常工作状态， 具备语音短信和数据传输等功能；不会出现不可恢复的故障；射频频谱、网络基本不受影响。仅个别指标如输出功率等参数值可能会超出 3GPP 标准的范围。当温度返回至正常温度范围时，设备的各项指标仍符合 3GPP 标准。 |
| -40℃~ +85℃ |
| 5%~95%（无凝露） |
| 3GPP Release 13 CAT1 下行 7.5 Mbps，上行 1 Mbps |
| 3GPP Release 13 CAT1 下行 10 Mbps，上行 5 Mbps |
| Band 34/38/39/40/41 |
| Band 1/3/5/8 |
| +23dBm(Power class 3) |
|
| +23dBm(Power class 3) |
|
特色功能 | 域名解析 DNS | 支持 |
| 简单透传方式 | 支持 TCP Client /UDP Client |
| 心跳数据包 | 支持自定义心跳包/SN 心跳包/ICCID 心跳包/IMEI 心跳包/LBS |
| 注册包机制 | 支持自定义注册包/SN 注册包/ICCID 注册包/IMEI 注册包 |
| 套接字分发协议 | 支持 |
| FOTA 升级 | 支持 |
| Socket 备份 | 支持 |
| 基站定位 | 支持 |
| FTP 他升级协议 | 支持 |
| 安全机制 | 支持 |
| NTP 校时功能 | 支持 |
| 蓝牙连接 | 微信扫描产品上的二维码，进入我司的微信小程序即可通过蓝牙连接进行产品参数设置、串口调试、一键检测等操作 |
| 双 SIM 卡切换 | 支持外置卡优先模式、双卡备份模式、单卡锁定模式 |
四、智能电磁流量计仪表选型
1.选型代码：

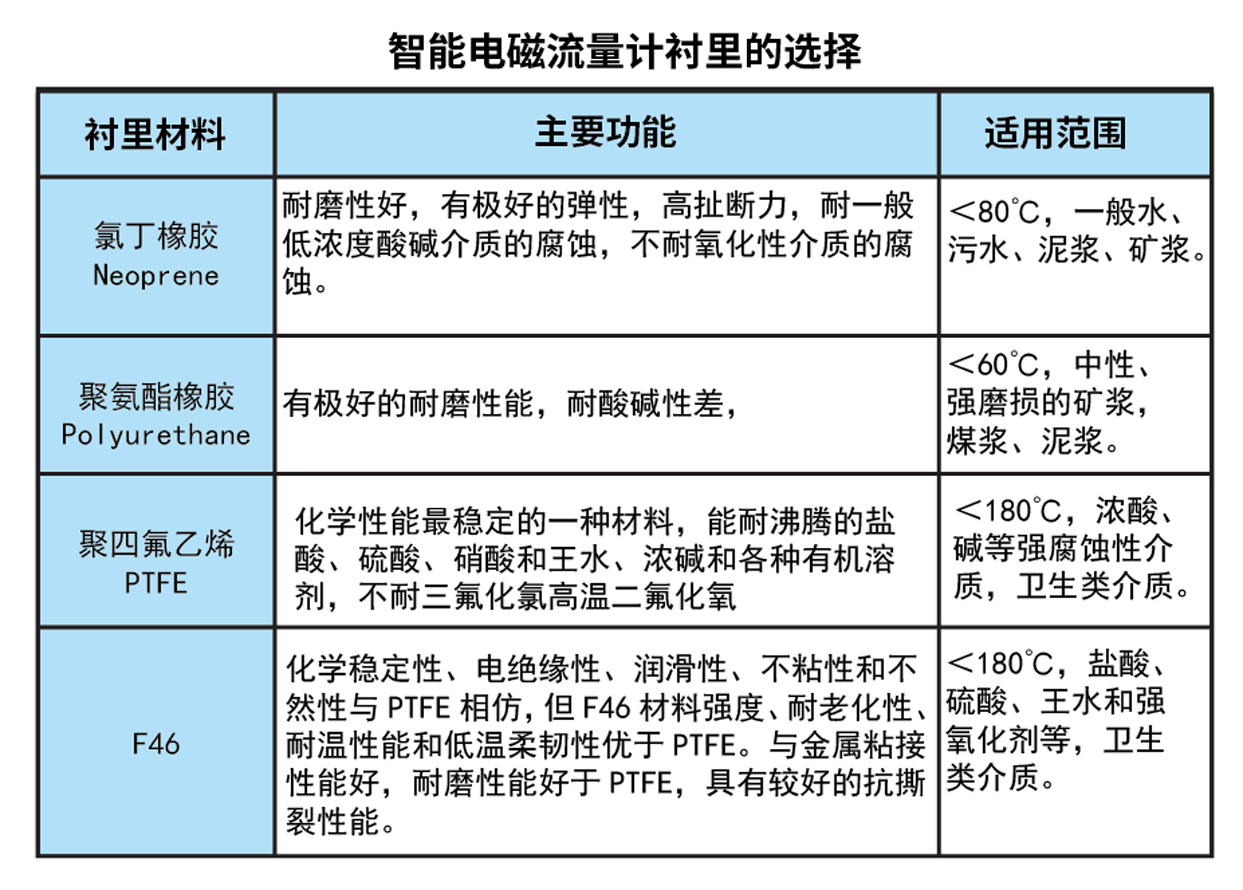

五、 智能电磁流量计衬里的选择：

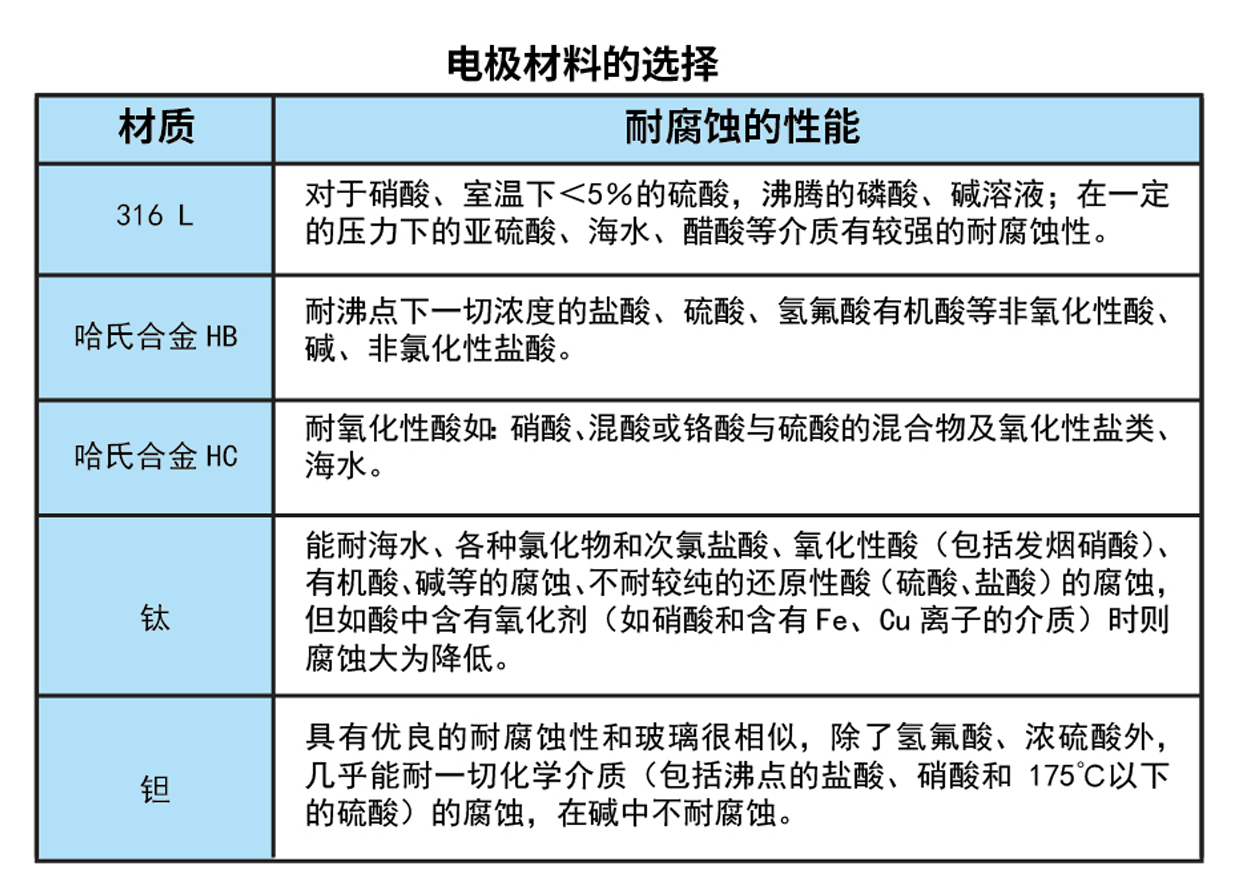

六、智能电磁流量计电极材料的选择：

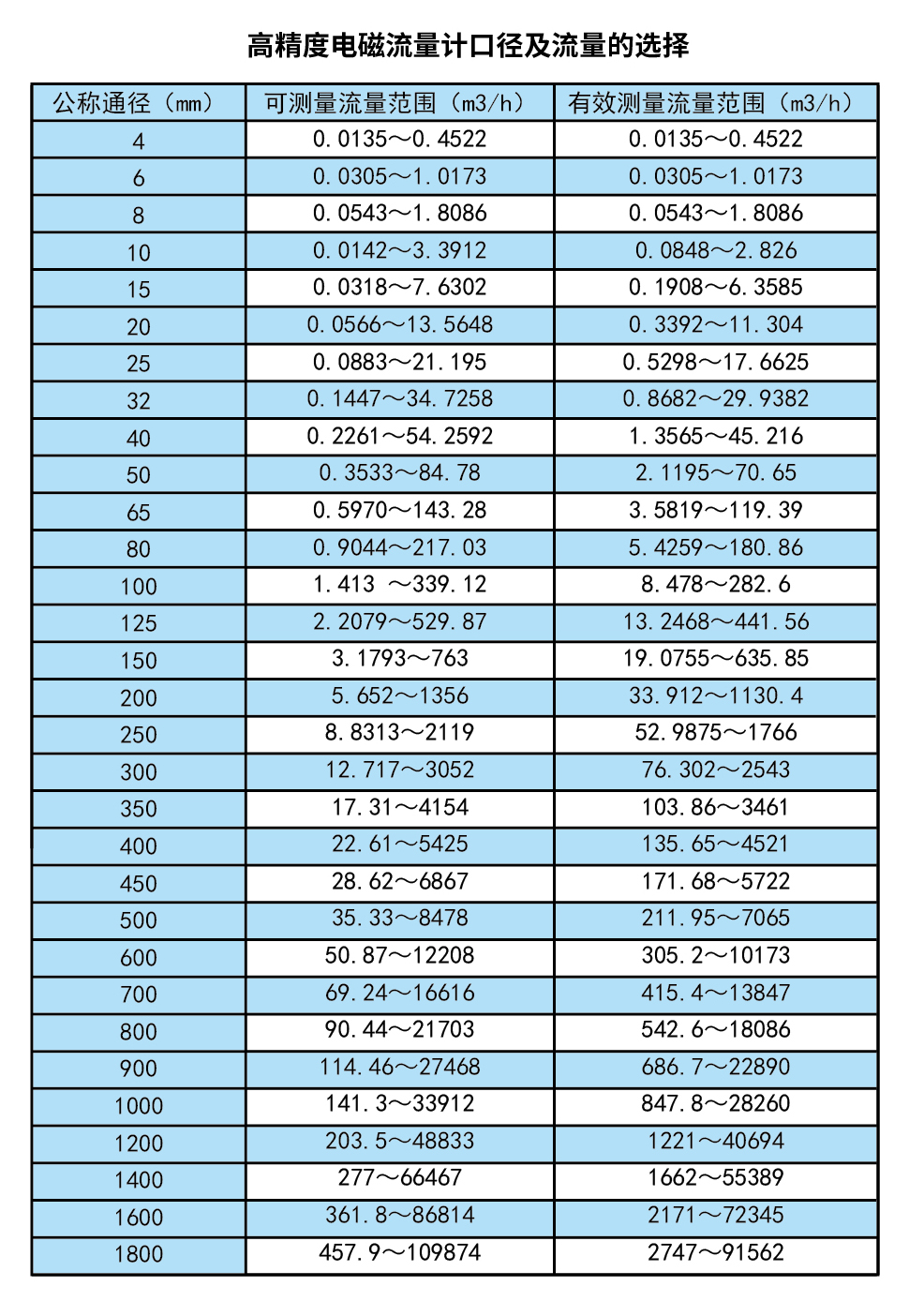

七、智能电磁流量计口径及流量的选择
电磁流量计
智能电磁流量计安装示意图
智能电磁流量计现场实物安装图
智能电磁流量计相关证书
